当前位置：首页 > 产品中心 > 波导器件 > 耦合器 > 波导定向耦合器

XB-WDC430-XX-X

定向耦合器是一种用途广泛的微波器件，如发射机中的监测装置和接收机的混频器，以及
自动增益控制，平衡放大器，调相器等测量仪器都需要应用到定向耦合器。在雷达天线测
量系统中，为了能方便监测T/R组件的发射和接收信号，都可以采用定向耦合器。
测试报告

波导定向耦合器

型号 Model 频率范围 Freq (GHz) 法兰 Flange

耦合量

Coupling (dB)

方向性

Directivity (dB)

 驻波 VSWR （Main） 驻波 VSWR （Second）

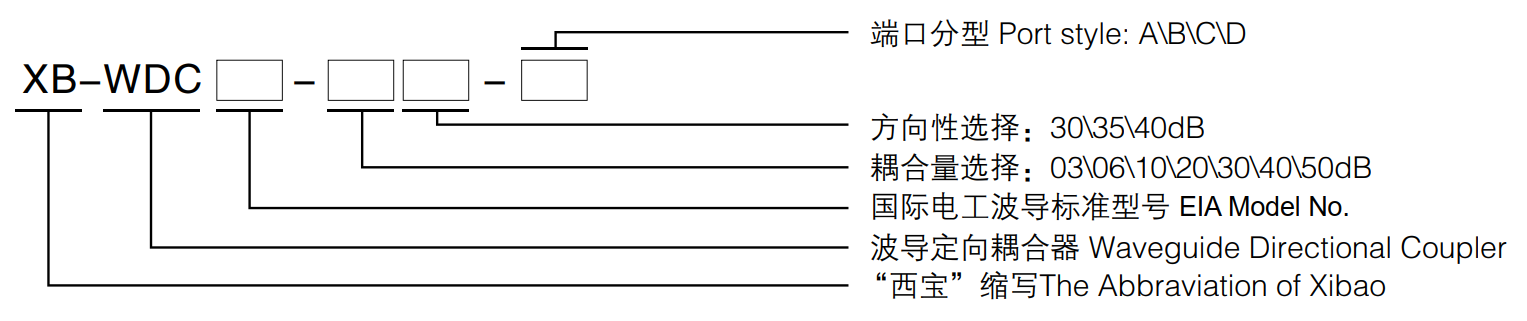

XB-WDC430-□□-□ 1.72～2.61 FDP/FDM 3～50 30～40 ≤1.05 ≤1.15
XB-WDC340-□□-□ 2.17～3.30 FDP/FDM 3～50 30～40 ≤1.05 ≤1.15
XB-WDC284-□□-□ 2.60～3.95 FDP/FDM 3～50 30～40 ≤1.05 ≤1.15
XB-WDC229-□□-□ 3.22～4.90 FDP/FDM 3～50 30～40 ≤1.05 ≤1.15
XB-WDC187-□□-□ 3.94～5.99 FDP/FDM 3～50 30～40 ≤1.05 ≤1.15
XB-WDC159-□□-□ 4.64～7.05 FDP/FDM 3～50 30～40 ≤1.05 ≤1.15
XB-WDC137-□□-□ 5.38～8.17 FDP/FDM 3～50 30～40 ≤1.05 ≤1.15
XB-WDC112-□□-□ 6.57～9.99 FBP/FBM/FBE 3～50 30～40 ≤1.05 ≤1.15
XB-WDC90-□□-□ 8.20～12.40 FBP/FBM/FBE 3～50 30～40 ≤1.05 ≤1.15
XB-WDC75-□□-□ 9.84～15.0 FBP/FBM/FBE 3～50 30～40 ≤1.05 ≤1.15
XB-WDC62-□□-□ 11.9～18.0 FBP/FBM/FBE 3～50 30～40 ≤1.05 ≤1.15
XB-WDC51-□□-□ 14.5～22.0 FBP/FBM/FBE 3～50 30～40 ≤1.05 ≤1.15
XB-WDC42-□□-□ 18.0～26.5 FBP/FBM/FBE 3～50 30～40 ≤1.05 ≤1.15
XB-WDC34-□□-□ 21.7～33.0 FBP/FBM/FBE 3～50 30～40 ≤1.05 ≤1.15
XB-WDC28-□□-□ 26.5～40.0 FBP/FBM/FBE 3～50 30～40 ≤1.05 ≤1.15
XB-WDC22-□□-□ 33.0～50.0 UG-383/U 3～50 30～40 ≤1.08 ≤1.15
XB-WDC19-□□-□ 39.2～59.6 UG-383/U-Mod 3～50 30～40 ≤1.08 ≤1.15
XB-WDC15-□□-□ 50.0～75.0 UG-385/U 3～50 30～40 ≤1.1 ≤1.15
XB-WDC12-□□-□ 60.5～91.9 UG-387/U 3～50 30～40 ≤1.1 ≤1.15
XB-WDC10-□□-□ 75.0～110 UG-387/U-Mod 3～50 30～40 ≤1.1 ≤1.15
