XB-DCC430-XX-X
定向耦合器是一种用途广泛的微波器件，如发射机中的监测装置和接收
机的混频器，以及自动增益控制，平衡放大器，调相器等测量仪器都需
要应用到定向耦合器。在雷达天线测量系统中，为了能方便监测T/R组件
的发射和接收信号，都可以采用定向耦合器。
测试报告
机的混频器，以及自动增益控制，平衡放大器，调相器等测量仪器都需
要应用到定向耦合器。在雷达天线测量系统中，为了能方便监测T/R组件
的发射和接收信号，都可以采用定向耦合器。

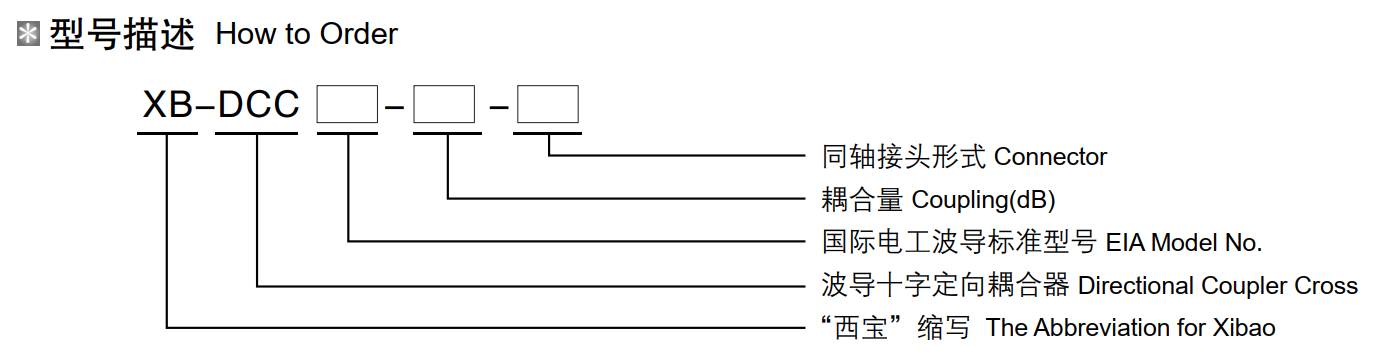

波导十字定向耦合器
| 型号 Model | 频率范围 Freq (GHz) | 带宽 △F/F Bandwidth | 耦合量 Coupling (dB) | 驻波 VSWR （Main） | 方向性 Directivity (dB) | 法兰 Flange | 接头 Connector Type | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC340-□-□ | 1.72～2.61 | 20% | 20～50 | ≤1.08 | ≥18 | FDP/FDM | L29 / N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC284-□-□ | 2.60～3.95 | 20% | 20～50 | ≤1.08 | ≥18 | FDP/FDM | L29 / N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC229-□-□ | 3.22～4.90 | 20% | 20～50 | ≤1.08 | ≥18 | FDP/FDM | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC187-□-□ | 3.94～5.99 | 20% | 20～50 | ≤1.08 | ≥18 | FDP/FDM | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC159-□-□ | 4.64～7.05 | 20% | 20～50 | ≤1.08 | ≥18 | FDP/FDM | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC137-□-□ | 5.38～8.17 | 20% | 20～50 | ≤1.08 | ≥18 | FDP/FDM | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC112-□-□ | 6.57～9.99 | 20% | 20～50 | ≤1.08 | ≥18 | FBP/FBM/FBE | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC90-□-□ | 8.20～12.40 | 20% | 20～50 | ≤1.08 | ≥18 | FBP/FBM/FBE | N /SMA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC75-□-□ | 9.84～15.0 | 20% | 20～50 | ≤1.08 | ≥18 | FBP/FBM/FBE | N / SMA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC62-□-□ | 11.9～18.0 | 20% | 20～50 | ≤1.08 | ≥18 | FBP/FBM/FBE | SMA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC51-□-□ | 14.5～22.0 | 20% | 20～50 | ≤1.08 | ≥18 | FBP/FBM/FBE | SMA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC42-□-□ | 18.0～26.5 | 20% | 20～50 | ≤1.08 | ≥18 | FBP/FBM/FBE | SMA / APC3.5 / K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC34-□-□ | 21.7～33.0 | 20% | 20～50 | ≤1.08 | ≥18 | FBP/FBM/FBE | APC3.5 / K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC28-□-□ | 26.5～40.0 | 20% | 20～50 | ≤1.08 | ≥18 | FBP/FBM/FBE | K / OS2.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC22-□-□ | 33.0～50.0 | 20% | 20～50 | ≤1.10 | ≥16 | UG-383/U | OS2.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-DCC19-□-□ | 39.2～59.6 | 20% | 20～50 | ≤1.10 | ≥10 | UG-383/U-Mod | V1.85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
