超宽带正交模耦合器
正交模耦合器(OMT)为波导三端口器件，是用于圆波导或矩形波导系统中分离出两个不同极化波的装置，用于双线极化信号分离或合成。极化方式为线极化( 垂直，水平)。
本公司设计的超宽带OMT有两种形式（方形或圆形波导口），方波导口的OMT公共口为方形，且公共口处在器件的中轴线上，如需连接圆波导口喇叭天线需要配方圆转换，其电特性是等幅不等相；圆波导口的OMT公共口为圆形，可直接连接圆波导口喇叭天线，且公共口处在器件的偏心位置，其电特性是等幅等相。客户可根据自身需求来选择相应OMT形式。

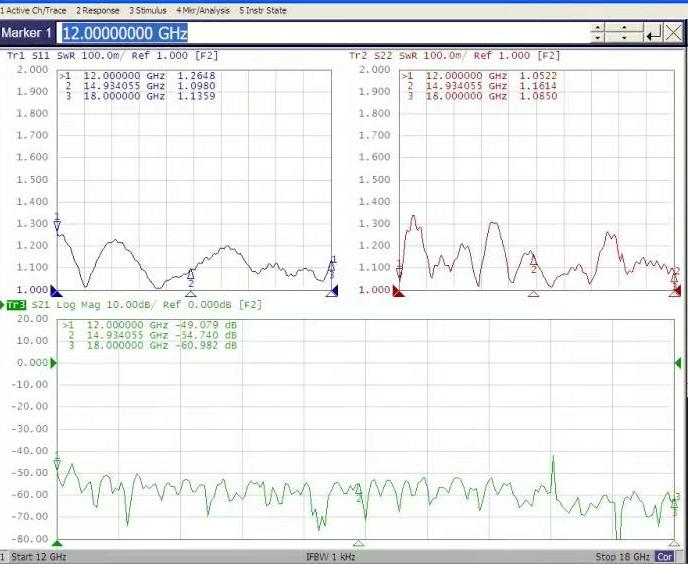

测试报告
本公司设计的超宽带OMT有两种形式（方形或圆形波导口），方波导口的OMT公共口为方形，且公共口处在器件的中轴线上，如需连接圆波导口喇叭天线需要配方圆转换，其电特性是等幅不等相；圆波导口的OMT公共口为圆形，可直接连接圆波导口喇叭天线，且公共口处在器件的偏心位置，其电特性是等幅等相。客户可根据自身需求来选择相应OMT形式。
12-18GHz 正交模耦合器（OMT）
西宝公司开发出的宽带正交模耦合器(OMT)系列，可覆盖从K 到W 频段共七个频段的全波导频带。正交模耦合器可将圆波导或方波导口的信号分离成两个正交分量的信号，并从相应的矩形波导口输出，同时，两个极化的信号具有30db 以上的隔离度。反之，两个正交的线极化信号可以合并输出到圆波导或方波导口。
此OMT 系列可用来匹配收发共用的宽带双极化天线， 能在一个共同的端口内传输两个正交的分量，以满足客户的各种测试需求。

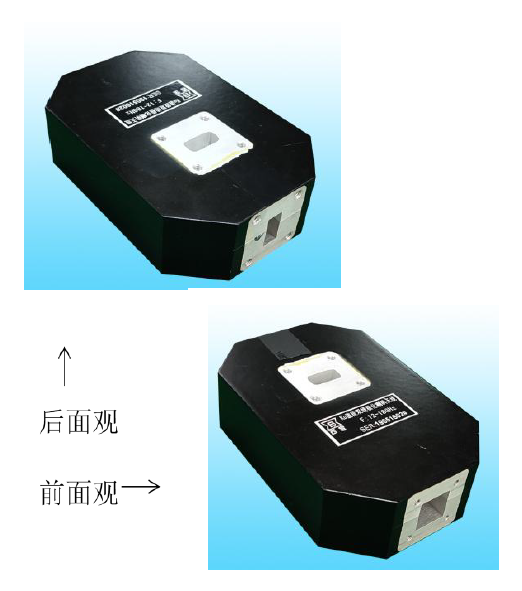

上图展示的正交模耦合器，其工作带宽为12-18GHz. 可实现频段内的收发共用，具有高极化隔离度， 低差损， 宽频带的特点， 而且还兼顾幅度一致性高的要求。我公司也可以配合客户的要求量身定制其他需求的宽带OMT。

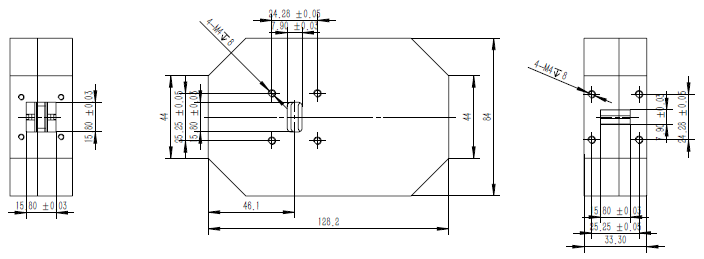

外形图 (Mechanical Outline):
一般指标 (Mechanical Specifications):
| 材质： | 铝钝化，外喷漆 |
| 尺寸： | 128.2 X 80 X 33.3(长宽高 mm) |
| 重量： | 约 730 克 |
技术指标 (Electronic Specifications):
| 频率： | 12-18 GHz |
| 驻波（Typ.）： | ≤1.3 |
| 差损： | ≤0.8 dB |
| 隔离： | >40 dB |
