可扭矩形软波导
软波导主要应用在需要移动的场合。目前使用的软波导主要是波纹管型，即利用薄的金属材料制成矩形截面的波纹管。软波导的管壁呈波纹状，只要波纹的间距远小于工作波长，软波导的指标如衰减，反射，击穿功率仍可以达到一定的要求，但相对于硬波导指标差。
测试报告
型号及指标 Model & Specifications
|
型号 Model |
频率 Freq（GHz） |
衰减 Attenuation （dB/m） |
驻波 VSWR |
平均功率 CW (KW) |
法兰 Flange |
轴向扭转 Max Twist （deg/m) |
E 面最小弯曲半径 Min Bend Radius E Plane (mm) |
H 面最小弯曲半径 Min Bend Radius H Plane (mm) |
|

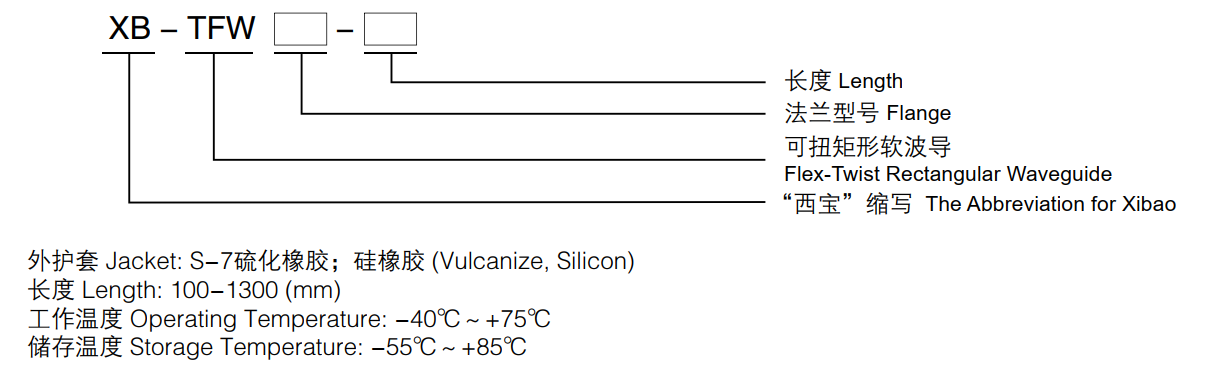

XB-TFW137- □□ |
5.85–8.20 |
0.35 |
1.1 |
2 |
FDP70 FDM70 |
205 |
100 |
200 |
|
XB-TFW112- □□ |
7.05–10.0 |
0.45 |
1.1 |
1.2 |
FDP84/FDM84 FBP84 FBM84 |
262 |
76 |
52 |
|
XB-TFW90- □□ |
8.20–12.4 |
0.7 |
1.1 |
0.5 |
FBP100/FBM100 |
308 |
66 |
120 |
|
XB-TFW75- □□ |
10.0–15.0 |
0.9 |
1.15 |
0.75 |
FBP120/FBM120 |
430 |
64 |
120 |
|
XB-TFW62- □□ |
12.4–18.0 |
1.0 |
1.15 |
0.4 |
FBP140/FBM140 |
436 |
54 |
105 |
|
XB-TFW42- □□ |
18.0-26.5 |
2.5 |
1.25 |
0.1 |
FBP220/FBM220 |
510 |
41 |
78 |
|
XB-TFW28- □□ |
26.5-40.0 |
2.5 |
1.3 |
0.075 |
FBP320/FBM320 |
510 |
30 |
60 |
※ 以上只是常规产品，其它品种的频率覆盖范围可从 1.45-110GHz，波导型号可从WR510（BJ18）～ WR10（BJ900）
※ Other Products: F=1.45 ～ 110GHz, Waveguide WR510 (BJ18) ～ WR10 (BJ900)
