标准正交结构

标准正交结构波导微带转换
测试报告

标准正交结构波导微带转换

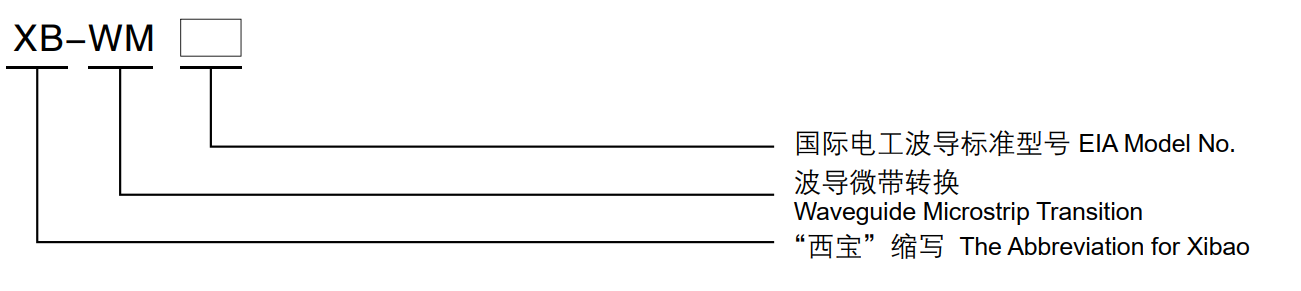

型号 Model 频率范围 Frequency (GHz) 法兰 Flange 驻波 VSWR 插损 Insertion Loss (dB) 尺寸 Length L (mm)
XB-WM430 1.72 ～ 2.61 FDP/FDM ≤ 1.2 ≤ 0.2 92
XB-WM340 2.17 ～ 3.30 FDP/FDM ≤ 1.2 ≤ 0.2 82
XB-WM284 2.60 ～ 3.95 FDP/FDM ≤ 1.2 ≤ 0.2 62
XB-WM229 3.22 ～ 4.90 FDP/FDM ≤ 1.2 ≤ 0.2 57
XB-WM187 3.94 ～ 5.99 FDP/FDM ≤ 1.2 ≤ 0.3 51
XB-WM159 4.64 ～ 7.05 FDP/FDM ≤ 1.2 ≤ 0.3 46
XB-WM137 5.38 ～ 8.17 FDP/FDM ≤ 1.2 ≤ 0.3 40
XB-WM112 6.57 ～ 9.99 FBP/FBM/FBE ≤ 1.2 ≤ 0.3 41
XB-WM90 8.20 ～ 12.40 FBP/FBM/FBE ≤ 1.2 ≤ 0.3 38
XB-WM75 9.84 ～ 15.0 FBP/FBM/FBE ≤ 1.25 ≤ 0.3 38
XB-WM62 11.9 ～ 18.0 FBP/FBM/FBE ≤ 1.25 ≤ 0.3 34
XB-WM51 14.5 ～ 22.0 FBP/FBM/FBE ≤ 1.25 ≤ 0.4 34
XB-WM42 18.0 ～ 26.5 FBP/FBM/FBE ≤ 1.25 ≤ 0.4 30
XB-WM34 21.7 ～ 33.0 FBP/FBM/FBE ≤ 1.3 ≤ 0.5 30
XB-WM28 26.5 ～ 40.0 FBP/FBM/FBE ≤ 1.3 ≤ 0.5 30
XB-WM22 33.0 ～ 50.0 UG-383/U ≤ 1.40 ≤ 0.5 30
XB-WM19 39.2 ～ 59.6 UG-383/U-Mod ≤ 1.60 ≤ 0.8 26
